В нашей повседневной жизни подавляющее большинство бытовой техники работает от сети переменного тока, поэтому наиболее распространенный счетчик электроэнергии, который мы видим, также является счетчиком переменного тока. Однако в быстро развивающейся технологической сфере все более важную роль играет другой вид электрической энергии – постоянный ток. Прибором, специально используемым для измерения электрических параметров постоянного тока, является измеритель постоянного тока. Будучи профессиональным измерительным инструментом, хотя он и не так популярен, как счетчики переменного тока, он является незаменимым основным оборудованием в конкретных промышленных и технологических приложениях. Проще говоря, измеритель постоянного тока — это прибор, который может точно измерять различные электрические параметры, такие как напряжение, ток, мощность и совокупное потребление энергии в цепи постоянного тока. Он обеспечивает важную поддержку данных для точного управления электроэнергией постоянного тока.

Принципиальное отличие постоянного тока от переменного тока

Чтобы понять, почему счетчик постоянного тока должен существовать независимо, необходимо сначала выяснить принципиальные различия между постоянным и переменным током. Постоянный ток характеризуется постоянным направлением тока, протекающего от фиксированного положительного полюса к отрицательному, и его напряжение относительно стабильно. Мы можем представить его как плавно текущую реку с односторонним движением. Обычно используемые сухие батареи и аккумуляторные батареи выдают типичный постоянный ток. С другой стороны, направление переменного тока и величина напряжения будут претерпевать периодические изменения с течением времени, колеблясь, как волны, по регулярной схеме. Это фундаментальное различие приводит к существенным различиям в технических принципах и конструкциях приборов, используемых для их измерения. Измерители переменного тока не могут напрямую использоваться для измерения параметров постоянного тока, и наоборот. Поэтому появились измерители постоянного тока, разработанные специально для цепей постоянного тока.

Основной принцип работы счетчика постоянного тока: как «уловить» электричество постоянного тока

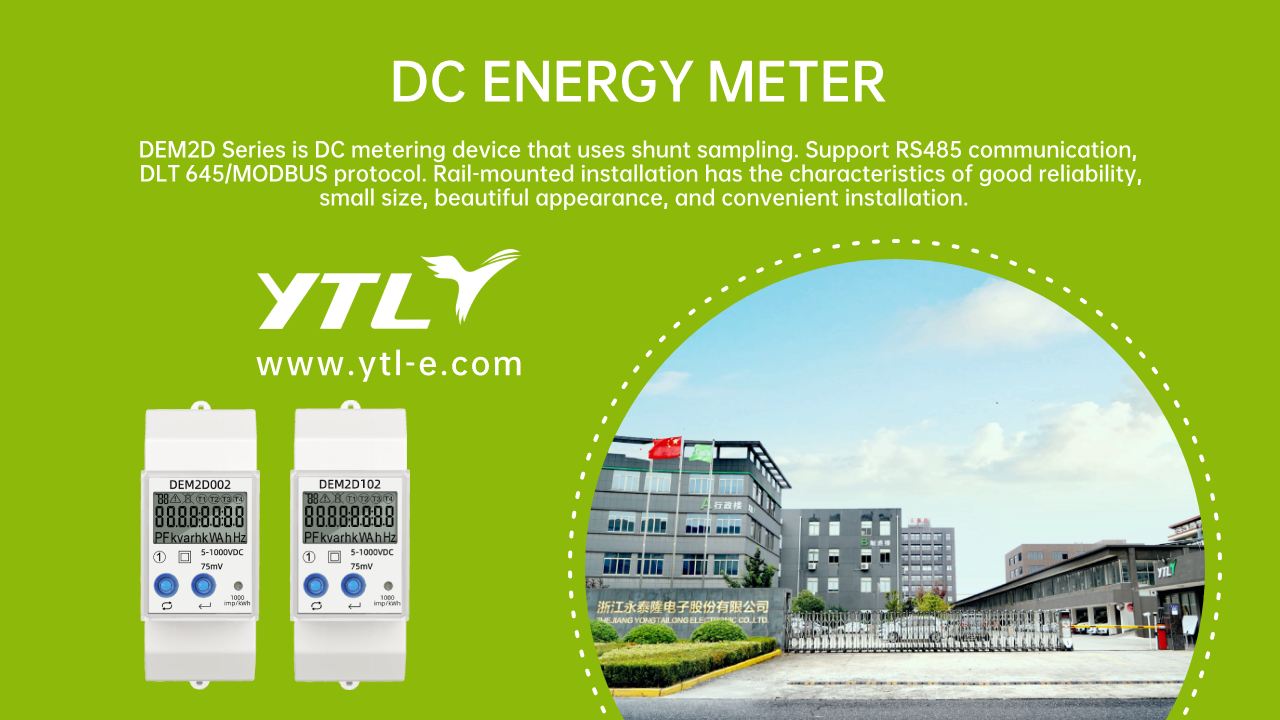

Счетчик постоянного тока может точно «фиксировать» и количественно определять энергию постоянного тока, в основном полагаясь на свою основную технологию измерения, среди которой наиболее важной является точное измерение тока. В настоящее время в основных интеллектуальных счетчиках постоянного тока обычно используются два принципа: метод шунтового измерения и метод измерения на эффекте Холла. Шунтирующий метод — это классический и высокоточный метод, основанный на законе Ома, который предполагает последовательное подключение низкого сопротивления (так называемого шунтирующего сопротивления) с очень точным известным значением сопротивления в проверяемую цепь. При протекании постоянного тока через этот резистор по закону Ома будет возникать небольшое падение напряжения, пропорциональное величине тока. Обнаружив это точное падение напряжения, измерительная схема может преобразовать значение тока, протекающего через цепь. Этот метод имеет простую структуру, относительно низкую стоимость и чрезвычайно высокую точность, что делает его предпочтительным выбором для многих сценариев высокоточных измерений.

Другим широко используемым методом является метод измерения эффекта Холла. Суть этого метода заключается в использовании полупроводникового устройства, называемого «элементом Холла». Принцип заключается в том, что когда проводник или полупроводник, по которому течет ток, помещается в магнитное поле, перпендикулярное направлению тока, с обеих сторон будет генерироваться разность напряжений, пропорциональная силе магнитного поля и величине тока, и это явление называется эффектом Холла. В измерителе постоянного тока магнитное поле, создаваемое измеряемым током, воспринимается элементами Холла и выдает соответствующий электрический сигнал. Большим преимуществом этого метода является то, что он обеспечивает электрическую изоляцию от проверяемой цепи, а это означает, что измерения можно проводить без прямого подключения к основной цепи. Это делает его очень безопасным и имеет низкий уровень помех в цепи при измерении больших токов, что особенно подходит для мощных или сложных систем, требующих электрической изоляции.
Основные области применения и сценарии применения счетчиков постоянного тока.

Область применения счетчиков постоянного тока в основном ориентирована на сценарии, где электричество постоянного тока является основной формой энергии или управляющего сигнала. В условиях энергичного развития новых энергетических технологий и технологий силовой электроники статус счетчиков постоянного тока становится все более заметным. В фотоэлектрических системах производства электроэнергии солнечные панели генерируют постоянный ток, а счетчики постоянного тока используются для точного измерения мощности постоянного тока и электроэнергии, генерируемой фотоэлектрическими батареями. Они являются ключевым оборудованием для оценки эффективности системы и ведения учета энергии. В области электромобилей и поддерживающих их зарядных станций процесс зарядки и разрядки аккумуляторов полностью представляет собой процесс постоянного тока. Измерители постоянного тока интегрированы в системы управления батареями и зарядное оборудование для контроля тока, напряжения и мощности зарядки и разрядки в режиме реального времени, обеспечивая безопасность и срок службы батарей.

Кроме того, в базовых станциях связи и центрах обработки данных резервные аккумуляторные блоки являются основой обеспечения бесперебойного электропитания, а измерители постоянного тока используются для контроля состояния зарядки и разрядки, а также состояния аккумуляторов. В сфере железнодорожного транспорта системы тяги и управления электровозов, метрополитена и других транспортных средств широко используют постоянный ток, а счетчики постоянного тока являются важной частью обеспечения их стабильной работы. Точно так же в промышленных процессах, таких как электролиз и гальваника, требуется точный контроль постоянного тока, а измерители постоянного тока обеспечивают необходимый мониторинг процесса и обратную связь по данным. Таким образом, наличие счетчиков постоянного тока можно увидеть практически во всех аспектах производства, хранения, потребления и контроля электроэнергии постоянного тока.

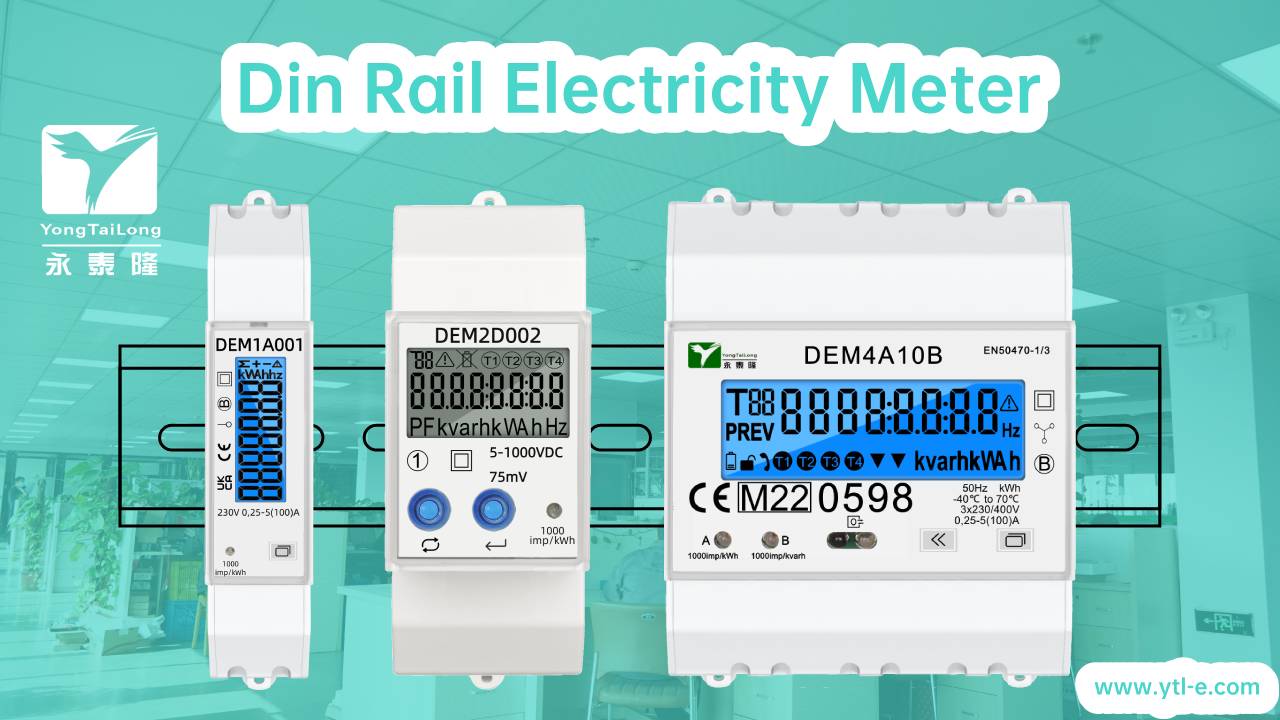

Как выбрать подходящий измеритель постоянного тока

При выборе измерителя постоянного тока важно сосредоточиться на нескольких основных параметрах, чтобы гарантировать их соответствие требованиям измерений. Во-первых, диапазон относится к максимальным значениям тока и напряжения, которые может измерить измеритель постоянного тока. Диапазон выбранного прибора должен быть немного выше максимального значения, которое может возникнуть в реальной цепи, чтобы оставить запас безопасности. Далее идет уровень точности, который представляет собой степень точности измерения. Различные сценарии применения предъявляют разные требования к точности. Например, для расчета энергопотребления необходимы высокоточные инструменты, тогда как для общего мониторинга можно выбрать традиционную точность. Кроме того, необходимо учитывать методы вывода сигнала. Современные интеллектуальные счетчики постоянного тока обычно оснащены цифровыми интерфейсами связи, которые облегчают удаленную передачу данных измерений в системы мониторинга для централизованного управления и анализа. Понимание этих основных понятий поможет вам сделать наиболее подходящий выбор при работе с различными измерителями постоянного тока.
