1. Почему ограничения сети стали проблемой планирования на уровне системы

Рост центров обработки данных и сетей зарядки электромобилей, а также более широкое развертывание распределенных энергетических ресурсов создают новые требования к прозрачности нагрузки, прогнозированию и операционной гибкости.

18 июня 2026 года FERC издала индивидуальные указы для шести региональных сетевых операторов, находящихся под ее юрисдикцией. Соответствующие разбирательства также требуют от соответствующих владельцев передачи обосновать существующие тарифные положения или поддержать предлагаемые реформы, регулирующие интеграция с большой нагрузкой .

Эти процедуры касаются ясности тарифов, процессов исследования, распределения затрат, совместного размещения генерации и нагрузки, а также твердых, нефирменных и других гибких вариантов услуг по передаче электроэнергии. Они не устанавливают единых общенациональных спецификаций измерений для центров обработки данных или других крупных нагрузок.

Это отражает более широкий сдвиг: планирование сети должно учитывать не только общее потребление энергии, но также где, когда и как спрос на электроэнергию ведет себя в различных условиях системы.

2. От совокупных энергетических данных к представлению нагрузки, зависящей от времени.

Электроэнергетические системы всегда учитывали спрос, пиковую нагрузку и эксплуатационные ограничения. Что меняется, так это уровень временной и пространственной детализации, необходимой для планирования и операций.

Традиционные методы выставления счетов и мониторинга на уровне объектов часто подчеркивают предположения о совокупной энергии и относительно стабильном спросе.

Современные приложения с ограничениями по сети все чаще требуют:

• Профили нагрузки, зависящие от времени
• Анализ пикового и совпадающего спроса
• Характеристики скорости изменения скорости
• Импортно-экспортное направление
• Поведение реактивной мощности и коэффициента мощности
• Границы измерения в зависимости от местоположения
• Прогнозные, пуско-наладочные и эксплуатационные данные
• Согласование измеренных данных и инженерных моделей

Операторы сетей и системные планировщики должны оценивать не только объем потребления электроэнергии, но и то, как спрос меняется с течением времени и по всей сети.

3. Почему данные счетчиков должны быть объединены с моделями и данными системы управления

Счетчики энергии остаются основным источником измерений, но современные энергетические системы не могут полагаться только на данные счетчиков.

Видимость на уровне системы обычно сочетает в себе:

• Измерения POI, ориентированные на коммунальные услуги
• Распределенный дополнительный учет
• Инженерные модели и модели динамических систем
• EMS, BMS, DCIM и другие платформы управления или контроля.
• SCADA и оперативная телеметрия
• Устройства контроля качества электроэнергии и регистрации событий
• Наборы данных по вводу в эксплуатацию и проверке

Многофункциональные счетчики с возможностью обмена данными могут служить частью распределенной инфраструктуры измерений.

В зависимости от модели и конфигурации счетчики могут обеспечивать:

• Значения энергии и спроса
• Активная и реактивная мощность
• Регистры импорта/экспорта
• Интервальные записи (где поддерживается)
• Напряжение, ток, частота, коэффициент мощности
• Основные показатели качества электроэнергии (в зависимости от модели)
• Коммуникационные выходы для шлюзов или платформ управления

Однако для детального захвата формы сигнала, анализа помех, записи защиты и синхронизированных векторных данных обычно требуется специальное оборудование.

Данные счетчиков могут служить входными данными для EMS, BMS, агрегаторов или платформ управления для поддержки анализа, проверки и координации стратегий переключения нагрузки или реагирования на спрос. Сам счетчик не определяет управляющие воздействия.

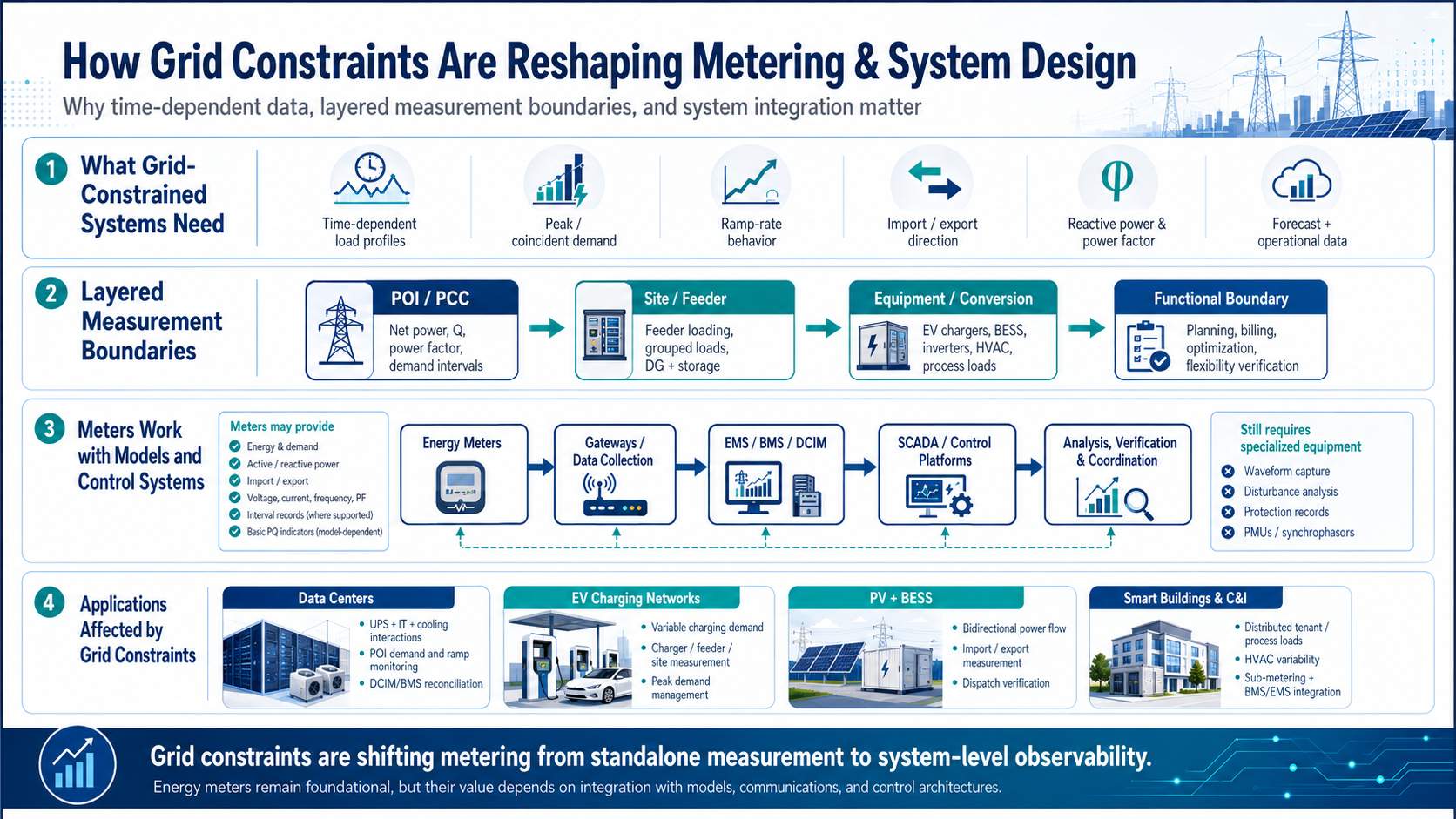

4. Границы измерений становятся более многоуровневыми в разных приложениях.

Современные энергетические системы требуют нескольких уровней границ измерения в зависимости от варианта использования.

4.1 Границы, обращенные к коммунальным предприятиям (POI/PCC)

На сетевом интерфейсе соответствующие измерения могут включать в себя:

• Чистая активная мощность
• Реактивная мощность
• Поведение напряжения и частоты
• Коэффициент мощности
• Направление импорта/экспорта
• Характеристики скорости изменения скорости
• Интервалы спроса

Этот уровень поддерживает планирование сети, анализ перегрузки и исследования межсетевых соединений.

4.2 Границы участка и уровня фидера

Видимость на уровне фидера и сайта поддерживает агрегацию системы и локальную балансировку:

• Условия загрузки питателя
• Совпадающий спрос по нагрузкам
• Распределенная генерация мощности
• Зарядка и разрядка при хранении
• Группировка и сегментация нагрузки

4.3 Оборудование и границы конверсии

Различные системы могут потребовать проведения измерений вокруг конкретного оборудования:

• Зарядные устройства для электромобилей
• Аккумуляторные системы накопления энергии (BESS)
• Инверторы и силовая электроника
• HVAC и нагрузки с приводом от двигателя
• Промышленное оборудование
• Нагрузки на уровне клиента или процесса

4.4 Функциональные границы (оперативность, выставление счетов и гибкость)

Границы измерения зависят от цели применения:

• Планирование инженерных сетей и исследования межсетевых соединений
• Внутренний энергетический менеджмент
• Выставление счетов и распределение затрат
• Оптимизация эффективности
• Проверка реагирования на спрос
• Оценка гибкости и расчет

Таким образом, границы являются многослойными, а не единичными.

5. Почему интервальные данные и синхронизация по времени становятся все более важными

Для приложений, требующих пикового спроса, линейного изменения скорости или эксплуатационной гибкости, временное разрешение может быть таким же важным, как и общая энергия.

Различные этапы жизненного цикла системы требуют разных уровней детализации данных:

• Планирование: прогнозные профили и предположения о нагрузке
• Ввод в эксплуатацию: проверка заводской работоспособности
• Операции: при необходимости интервальный мониторинг или мониторинг в режиме, близком к реальному времени.

К ключевым временным элементам относятся:

• Интервалы спроса defined by utilities or study processes
• Интервалы опроса счетчиков и шлюзов
• Синхронизация временных меток между системами
• Логика агрегирования данных и отчетности

Без последовательного выравнивания времени анализ поведения нагрузки на уровне системы становится ненадежным.

6. Гибкость: от технических возможностей к условной ценности системы

Ограничения энергосистемы повышают эксплуатационную важность гибкости на отдельных рынках и в договорных рамках.

Под гибкостью понимается способность нагрузки, системы хранения или распределенного ресурса изменять свой профиль мощности в пределах определенных технических и эксплуатационных ограничений.

Полезная гибкость может потребовать:

• Измеримая доступная мощность
• Контролируемая нагрузка или ресурсы хранения
• Определенные эксплуатационные ограничения
• Интерфейсы связи и управления
• Требования ко времени и продолжительности ответа
• Базовая методология
• Поведение восстановления или отскока
• Процедуры измерения и проверки
• Договорное или рыночное право, где это применимо
• Правила расчета, где это применимо

Измерение необходимо, но само по себе недостаточно.

В применимых программах или соглашениях гибкость может иметь эксплуатационную, а в некоторых случаях и коммерческую ценность в зависимости от структуры рынка и системы регулирования.

7. Как ограничения сетки меняют требования к проектированию системы

Проектирование системы теперь должно учитывать требования как к электричеству, так и к архитектуре данных.

Ключевые размеры конструкции включают в себя:

• Распределенные архитектуры измерения
• Топологии связи (поле, шлюз, облако)
• EMS, BMS, DCIM и другие платформы управления или контроля.
• Периферийная обработка и агрегирование данных
• Хранение и отслеживание данных
• Кибербезопасность и контроль доступа
• Интеграция мониторинга качества электроэнергии и событий
• Рабочие процессы проверки и калибровки модели
• Специализированное измерительное оборудование для измерения качества качества и помех

Таким образом, проектирование системы представляет собой совокупное рассмотрение электрической топологии, защиты, безопасности, надежности и возможности наблюдения за данными.

8. Как ограничения сетки влияют на различные приложения

8.1 Дата-центры

• Высокая плотность и непрерывные профили нагрузки
• Взаимодействие ИБП, ИТ и подсистем охлаждения
• Мониторинг потребности POI и скорости изменения скорости с возможностью управления при необходимости
• Создание резервных копий и интеграция хранилища
• DCIM, BMS и сверка коммунальных данных

8.2 Сети зарядки электромобилей

• Сильно изменчивая и коррелирующая потребность в зарядке
• Измерение на уровне зарядного устройства, фидера и объекта
• Соображения о границах переменного/постоянного тока
• Отслеживание энергии на основе сеанса
• Пиковый спрос и управление перегрузками
• Интеграция с контроллерами зарядки и платформами EMS.

8.3 Фотоэлектрические и аккумуляторные системы хранения энергии

• Двунаправленный поток мощности
• Границы инвертора и аккумуляторной системы
• Требования к измерениям импорта/экспорта
• Расчет чистой нагрузки на уровне объекта
• Проверка отправки и отслеживание производительности

8.4 Умные здания и объекты C&I

• Распределенная арендаторская или процессная нагрузка
• Системы отопления, вентиляции и кондиционирования и моторные приводы
• Вариативность в зависимости от занятости
• Суб-учет для распределения и оптимизации
• Интеграция BMS/EMS для контроля эффективности

9. Требования к измерениям и данным в приложениях с ограничениями по сети

В этих приложениях ключевые аспекты измерения включают в себя:

• Предполагаемое использование данных, например планирование, операции, выставление счетов или проверка гибкости.
• Определение электрических границ на уровне POI, фидера, площадки или оборудования
• Архитектура системы переменного или постоянного тока
• Измерение с прямым подключением, управлением от трансформатора тока, шунтом или совместимым датчиком
• Методы расчета спроса и интервалов
• Коммуникационные интерфейсы и протоколы, такие как RS485 и Modbus
• Синхронизация данных с системами более высокого уровня
• Отслеживание импорта и экспорта
• Требования к событиям и качеству электроэнергии
• Требования к хранению и проверке данных

Счетчики энергии обеспечивают базовый уровень электрических данных, но не заменяют:

• Анализаторы качества электроэнергии
• Реле защиты и их записи событий или неисправностей
• Оборудование для регистрации аварийных ситуаций
• PMU (единицы векторных измерений)
• СКАДА-системы
• Модели инженерных и динамических систем

10. Что это означает для производителей счетчиков

Производители счетчиков все чаще оцениваются не только по производительности оборудования, но и по возможностям интеграции.

Ключевые ожидания могут включать в себя:

• Четкая документация поддерживаемых конфигураций измерений и предполагаемых границ измерений.
• Согласованное картографирование регистров и техническая документация
• Совместимость коммуникационного интерфейса
• Поддержка выборочного тестирования и проверки интеграции
• Поддержка интеграции шлюзов или контроллеров

Счетчики остаются измерительными устройствами, но они все чаще становятся частью более крупных системных архитектур, а не отдельными инструментами.

11. Как YTL поддерживает приложения с ограничением по сети

Компания Zhejiang Yongtailong Electronic Co., Ltd. (YTL) поставляет продукты для измерения энергии переменного тока и избранные Изделия для измерения постоянного тока для зарядки электромобилей , Фотоэлектрические и энергоаккумуляторы , дата-центр , создание приложений и приложений для мониторинга C&I, в зависимости от модели и архитектуры проекта.

YTL может поддерживать:

• Первоначальный выбор модели счетчика
• Обзор напряжения, тока и диапазона ТТ
• Измерение с прямым подключением, управлением от трансформатора тока, шунтом или совместимым датчиком evaluation
• Подтверждение интерфейса связи
• Регистрация-обзор карты
• Поддержка выборочного тестирования и проверки интеграции
• Обзор интеграции счетчика со шлюзом или контроллером
• Первоначальное техническое обсуждение предложенных заказчиком точек и границ измерения.

Возможности продукта зависят от модели, аппаратного обеспечения, прошивки, метода измерения, интерфейса связи и конфигурации проекта.

Счетчики YTL поддерживают уровень измерения и сбора данных. Исследования на уровне системы, проектирование систем управления, динамическое моделирование, внедрение SCADA, утверждение межсетевого соединения и квалификация программ гибкости остаются обязанностью соответствующих проектировщиков, консультантов, системных интеграторов, коммунальных предприятий и заинтересованных сторон проекта.

12. Заключение

Ограничения энергосетей меняют способы измерения, моделирования и эксплуатации энергетических систем.

Вместо того, чтобы сосредотачиваться исключительно на потреблении энергии, современные системы должны учитывать поведение нагрузки, временные изменения, электрические границы и взаимодействия на уровне системы.

Счетчики энергии остаются основополагающим компонентом этой экосистемы, но их ценность все больше зависит от того, как они интегрируются с моделями, системами связи и архитектурами управления.

Ссылки

1. Федеральная комиссия по регулированию энергетики, «FERC запускает агрессивные целенаправленные действия для ускорения интеграции больших нагрузок», 18 июня 2026 г.
2. Федеральная комиссия по регулированию энергетики, «Информационный бюллетень | FERC принимает меры по повышению эффективности, надежности и смелому энергетическому будущему энергосистемы Америки», 18 июня 2026 г.
3. Североамериканская корпорация по надежности электроснабжения, «Руководство по надежности: снижение риска возникновения больших нагрузок», апрель 2026 г.
