Установка счетчика энергии CT за 7 шагов: энергосбережение, отсутствие забот и безопасность

В промышленных, коммерческих и даже бытовых сценариях электроснабжения трансформаторные счетчики энергии стали основным инструментом управления энергопотреблением благодаря их высокоточному измерению, измерению больших токов, интеллектуальному мониторингу и долгосрочной стабильности. Однако стандартизация и внимание к деталям в процессе установки напрямую определяют, можно ли максимизировать производительность оборудования.

В этой статье основное внимание уделяется 7 ключевым шагам, которые научат вас, как эффективно устанавливать и отлаживать счетчики энергии CT, избегать скрытых опасностей, повышать энергоэффективность и глубоко анализировать, как их технические преимущества могут быть преобразованы в практическую ценность!

Шаг 1. Выберите правильный фенотип: адаптация к окружающей среде является основой эффективной работы.

Счетчики энергии CT обычно устанавливаются двумя способами: подвесными и на направляющих.

Подвесной тип: подходит для просторных распределительных шкафов или отдельной настенной установки, обладает преимуществами хорошего отвода тепла и простоты обслуживания. Он обычно используется в промышленных сценариях, таких как заводы и подстанции.

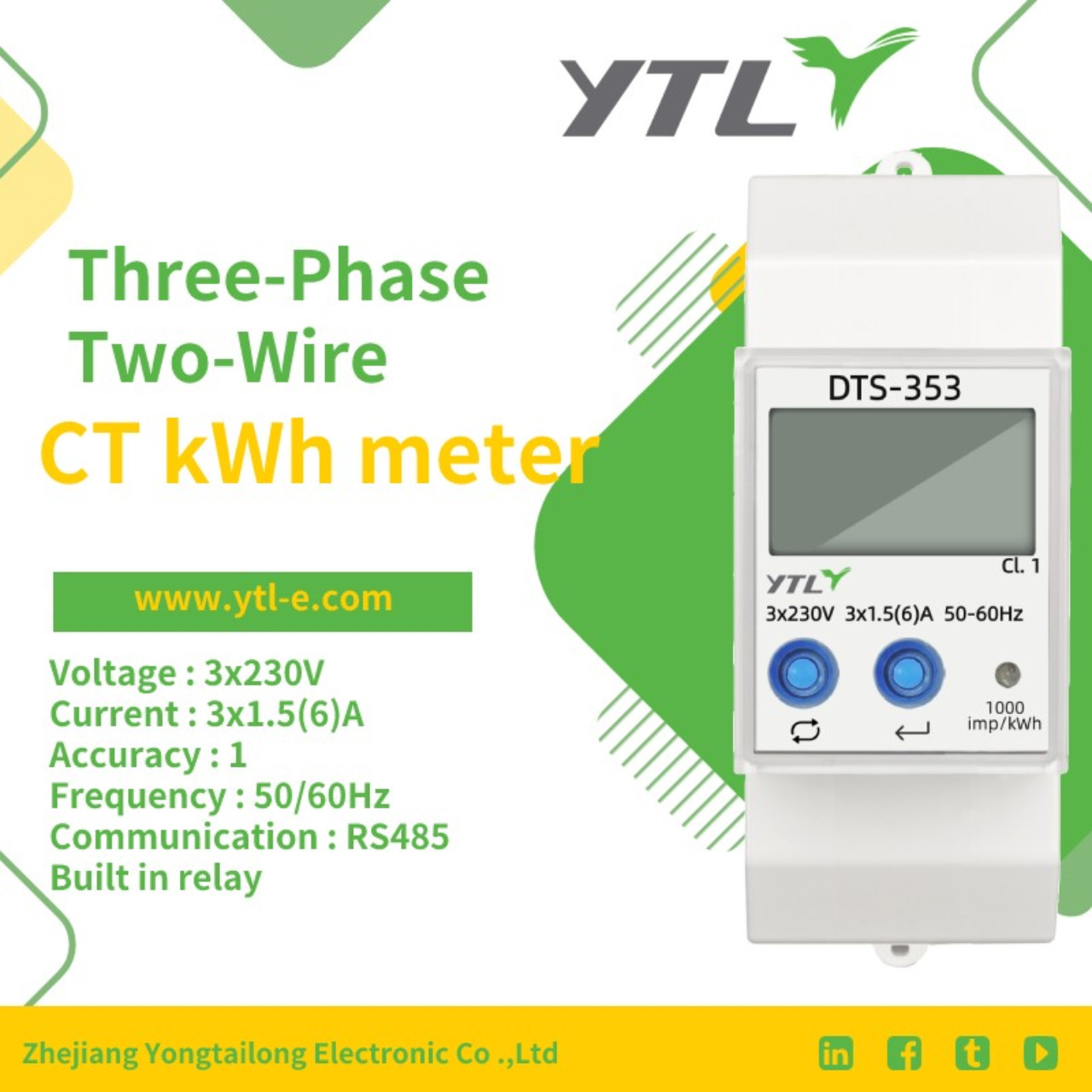

Тип направляющей: Компактный размер, может быть непосредственно встроен в стандартные 35-миллиметровые направляющие, подходит для интеллектуальных электрических коробок или бытовых распределительных шкафов с ограниченным пространством, повышая эффективность установки более чем на 50%.

Шаг 2. Точное соответствие трансформаторов тока – залог уровня ошибок ниже 0,5 %.

Выбор трансформаторов тока (ТТ) напрямую влияет на точность измерений и должен соответствовать двум принципам:

Соответствие диапазона: выберите характеристики трансформатора тока на основе тока нагрузки на месте. Например, когда фактический пиковый ток составляет 500 А, рекомендуется использовать трансформатор 600:5 А, чтобы избежать искажений измерений, вызванных перегрузкой.

Уровень точности: необходимо выбрать ТТ с точностью 0,5 или выше, чтобы обеспечить согласованное управление с погрешностью счетчика энергии, а общая точность системы достигает стандартного уровня 1,0.

Зачем подчеркивать КТ уровня 0,5?

Если используется трансформатор низкой точности, даже если точность самого счетчика энергии высока, общая погрешность системы все равно может превышать 2%, что приводит к большой ошибке в среднемесячном счете за электроэнергию! Высокоточная схема трансформатора тока, согласованная с измерителем энергии трансформатора тока, обеспечивает точные измерения.

Шаг 3. Настройка коэффициента — основная операция, позволяющая данным «говорить правду».

После установки трансформатора тока необходимо ввести коэффициент трансформации трансформатора тока (например, 600:5А, соответствующий коэффициенту трансформации 120) в интерфейсе параметров счетчика энергии. Операционные точки:

Проверьте информацию на паспортной табличке: коэффициент трансформации должен соответствовать маркировке на корпусе трансформатора тока, чтобы избежать ошибок ручного ввода.

Счетчики трансформаторов тока имеют защиту паролем для настройки коэффициента трансформации. Только при правильном вводе пароля можно установить коэффициент трансформации, чтобы предотвратить ошибки неавторизованного персонала.

Шаг 4. Характеристики проводки: соответствие фаз определяет надежность системы

Ошибки проводки могут привести к отклонению измерений в легких случаях и к риску короткого замыкания в тяжелых случаях! Необходимо строго соблюдать:

Фазы напряжения и тока соответствуют один к одному: линия напряжения фазы А подключается к ТТ фазы А, а фазы B и C совпадают, чтобы избежать перекоса фаз.

Затяните давление на клеммах: используйте динамометрическую отвертку, чтобы убедиться, что давление на клеммах соответствует стандарту (обычно 0,5–0,8 Н · м), чтобы предотвратить плохой контакт, вызывающий разрыв цепи трансформатора тока.

Конструкция безопасности счетчика энергии CT:

Рекомендации по цветовому коду: Клеммы проводов имеют желтый, зеленый и красный цвета, чтобы различать три фазы ABC и снижать риск неправильного подключения.

Шаг 5: Настройка связи — подключите «последнюю милю» интеллектуального управления

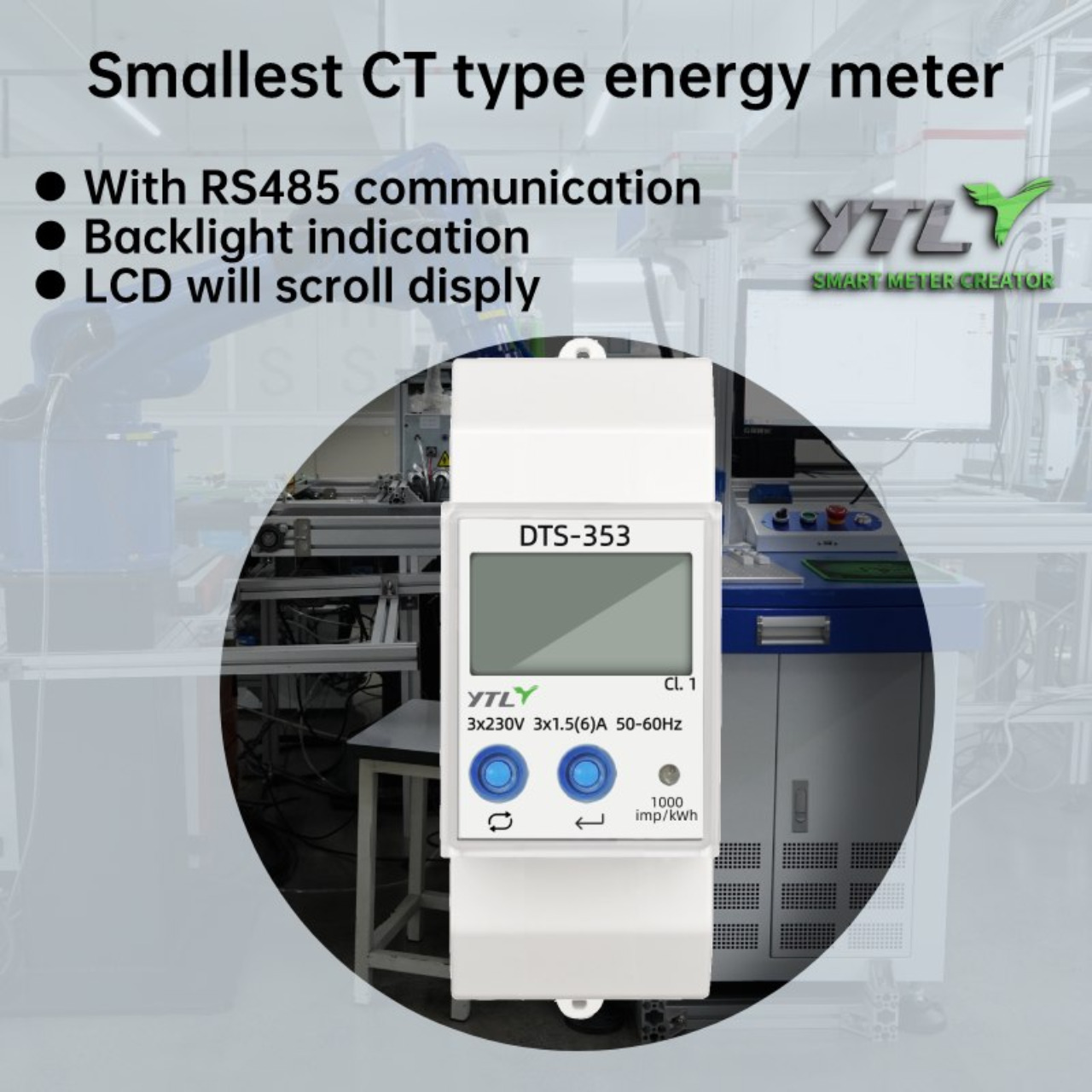

Для счетчика энергии ТТ, поддерживающего связь RS485, необходимо выполнить следующую настройку:

Спецификация проводки: RS485 использует экранированную витую пару с последовательностью линий A/B, соответствующей хосту, а на обоих концах шины установлены терминальные резисторы сопротивлением 120 Ом.

Сопоставление протоколов: установите протоколы связи, такие как Modbus RTU и DL/T645, чтобы обеспечить плавную интеграцию с верхней компьютерной системой.

Преимущества счетчиков энергии CT в Интернете вещей:

Синхронизация данных в облаке: после подключения к платформе управления энергопотреблением ключевые показатели, такие как электрическая нагрузка и коэффициент мощности, можно просматривать в режиме реального времени.

Удаленное считывание показаний счетчика: автоматически создавайте ежедневные/месячные/годовые отчеты о потреблении электроэнергии, экономя 90 % затрат на считывание показаний вручную.

Шаг 6: Принятие безопасности – последняя линия защиты для устранения скрытых опасностей

Перед включением необходимо выполнить три проверки:

Проверка изоляции: с помощью мегомметра на 500 В измерьте сопротивление изоляции цепи, убедившись, что значение превышает 10 МОм.

Проверка заземления: сопротивление заземляющего провода защиты PE ≤ 4 Ом для предотвращения ударов молнии и риска утечки.

Проверка фазы: используйте фазовый детектор, чтобы проверить, соответствует ли напряжение полярности трансформатора тока.

Шаг 7. Включите отладку. Проверьте полнофункциональную работу системы.

После включения питания подтвердите действия в соответствии с процедурой:

Основная функция: нормально ли отображает экран напряжение, ток, мощность и другие данные.

Тестирование связи: данные в реальном времени считываются через верхний компьютер или мобильное приложение для проверки стабильности связи.

Наблюдение за измерением: проверьте, нормально ли мигает индикатор импульса на измерителе трансформаторов тока.

Счетчики энергии CT являются не только аудиторами счетов за электроэнергию, но и «умным мозгом» предприятий, позволяющим снизить затраты и повысить эффективность. Выбирайте высокоточные, не требующие обслуживания и надежные счетчики энергии на основе трансформаторов тока, которые обеспечат долгосрочную выгоду вашей электрической системе уже на этапе установки!
